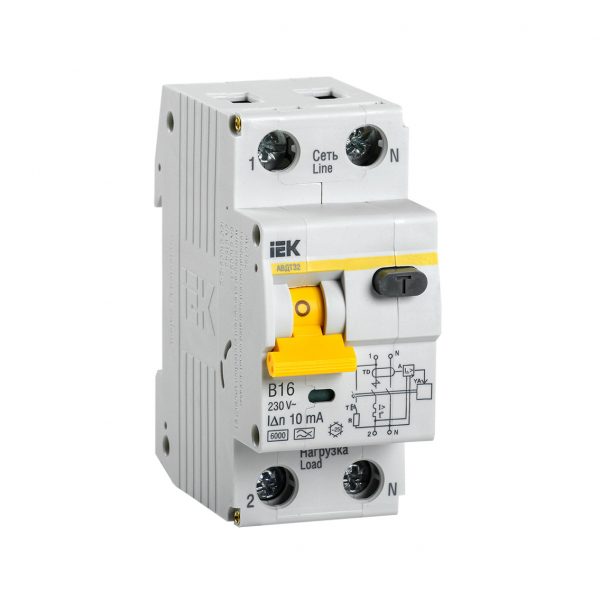

Автоматический выключатель дифференциального тока АВДТ32 B16 10мА IEK — дифференциальный автомат. Модульное устройство защиты, встраиваемое в ряд щита. Уставка утечки 10мА при номинальном токе 16А.
Технические особенности
Уставка утечки 10мА — защита человека при прямом контакте. Номинальный ток 16А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Номинальное напряжение 230В. Степень защиты IP20: защищает от прикосновения и крупной пыли, воды не боится только в сухих зонах. Корпус из термостойкого пластика выдерживает нагрев при работе. Механическая и коммутационная износостойкость измеряется числом циклов. Уставки аппарата соответствуют требованиям к защите конкретной линии. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Коммутационная способность определяет допустимую частоту включений под нагрузкой. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения.
Где применяется
Объекты с требованиями к селективности и надёжности защиты. Вводы зданий и узлы распределения питания. Системы с повышенными требованиями к электробезопасности. Линии с двигателями и технологическим оборудованием. Склады, мастерские и технические помещения. В каталоге относится к разделу «АВДТ32 KARAT».
Монтаж и уход
После установки проверяют свободный ход рычага включения. После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Групповые аппараты соединяют гребёнкой или перемычками по схеме.
На что обратить внимание
Уточните число модулей, чтобы аппарат встал в ряд щита. Учитывайте селективность, чтобы авария в группе не отключала весь ввод. Для вводного аппарата выбирайте большее число полюсов и запас по току. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей.
Совместимость
Работает в комплексе с УЗО и дифавтоматами той же серии. Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров.
Характеристики
- Номинальный ток: 16А
- Номинальный отключаемый дифференциальный ток: 10мА
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 230В
- Частота: 50 Гц
- Тип монтажа: на DIN-рейку
- Тип подключения: Винтовое соединение
