Описание
Описание

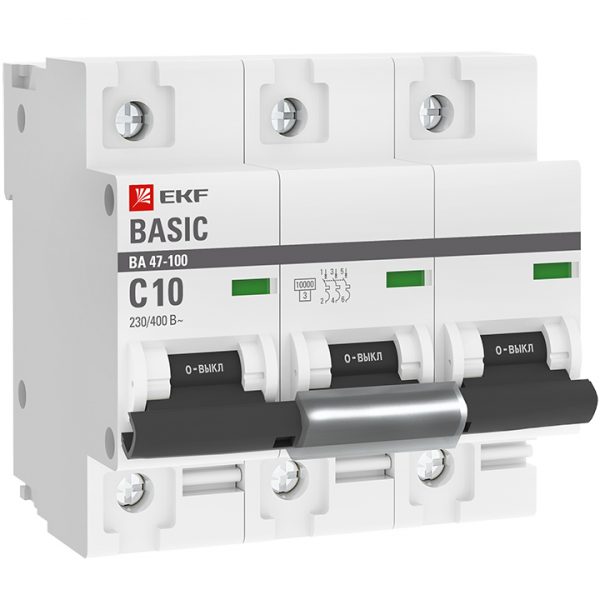

Автоматический выключатель 3P 10А (C) 10kA ВА 47-100 EKF Basic — автоматический выключатель. Изделие, контролирующее ток линии и отключающее её при отклонении. 3-полюсный автомат на номинальный ток 10 А.
Технические особенности
Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Номинальный ток 10 А — аппарат защищает линию именно этого сечения и нагрузки. 3 полюса — для трёхфазных цепей. Модульный корпус занимает места на DIN-рейке 35 мм. Уставки аппарата соответствуют требованиям к защите конкретной линии. Характеристика B срабатывает при 3–5 кратном токе, C — при 5–10, D — при 10–20. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Пломбировка и индикация положения повышают безопасность и контроль. Коммутационная износостойкость измеряется числом включений под нагрузкой. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм.
Где применяется
Защита розеточных и осветительных групп. Склады, мастерские и технические помещения. Распределительные щиты квартир, домов и офисов. Объекты с требованиями к селективности и надёжности защиты. Питание оборудования с электроникой и чувствительной техникой. Линии двигателей и технологического оборудования. В каталоге относится к разделу «ВА 47-100 (10кА) до 125А EKF Basic».
Монтаж и уход
После установки проверяют свободный ход рычага включения. Маркировку линий наносят до подачи напряжения. Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением.
На что обратить внимание
Для двигателей важен запас по току и характеристика D. Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 10 А
- Тип напряжения: AC (перемен.)
- Частота, гц: 50…50
